   1.1　工藝設計原則

   工藝設計以保證質量穩定、生產可靠為原則。該生產線基本上由半自動單機組成，只有螺栓孔的加工和稱重去重采用了自動線。在設備選型上，立足國內，力求經濟合理，除半精鏜、精鏜大小頭孔引進德國EX-CELL-O公司的精密鏜床外，其余設備均為國內制造。在吸取國內外連桿加工經驗的基礎上，開始采用諸多新型設備，形成了自己的工藝特點。如連桿外部平面的加工采用五臺大行程、單溜板、轉臺式立式拉床，大小頭毛坯孔的粗加工，采用兩臺大剛性雙面八軸鏜床，切斷采用雙面臥式圓盤銑床，螺栓孔部分的粗、精加工采用十一工位托盤式自動線；帶止口斜結合面的加工采用一臺臥式大拉床，平衡去重部分采用電子天平八工位稱重去重自動線。機床的設計力求高精度、大剛性、大流量冷卻、自動排屑、機外換刀。電氣上采用程控、監控系統等。

   1.2　連桿主要結構參數

   連桿的功能決定了它既是傳力構件，又是運動件，它受到很大的燃?xì)馊紵l(fā)力和慣性力的作用，因此必須具有足夠的強度和剛度。B系列發動機連桿的毛坯圖、總成圖如圖1、圖2所示，主要結構參數見表1。

圖1

圖2

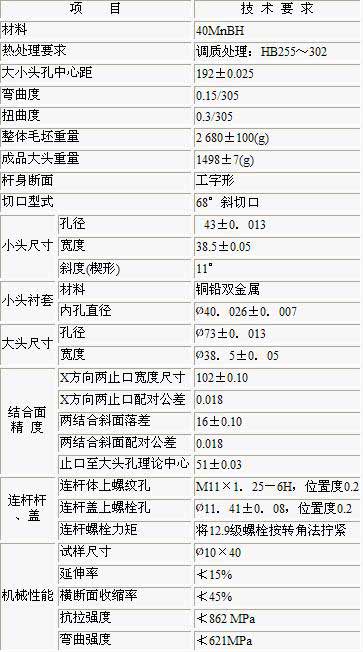

表1　　連桿主要結構參數

   1.3　連桿的工藝特點

   (1)連桿體和蓋厚度不一樣，改善了加工工藝性。連桿蓋厚度為31mm，比連桿桿厚度單邊小3.8mm，蓋兩端面精度產品要求不高，可一次加工而成。

   由于加工面小，冷卻條件好，使加工振動和磨削燒傷不易產生。連桿桿和蓋裝配后不存在端面不一致的問題，故連桿兩端面的精磨不需要在裝配后進行，可在螺栓孔加工之前。螺栓孔、軸瓦對端面的位置精度可由加工精度直接保證，而不會受精磨加工精度的影響。

   (2)連桿小頭兩端面由斜面和一段窄平面組成。這種楔形結構的設計可增大其承壓面積，以提高活塞的強度和剛性。

   在加工方面，與一般連桿相比，增加了斜面加工和小頭孔兩斜面上倒角工序；用提高零件定位及壓頭導向精度來避免襯套壓偏現象的發生，但卻增加了壓襯套工序加工的難度。

   (3)帶止口斜結合面。連桿結合面結構種類較多，有平切口和斜切口，還有鍵槽形、鋸齒形和帶止口的。該連桿為帶止口斜結合面，其結構如圖3所示。
